GC3901完全替代A3901 无需更改外围 双通道低压6V直流1A电机驱动芯片IC 可应用于消费电子/云台控制

来源: 发布时间:2021-11-17 90 次浏览

GC3901完全替代A3901 无需更改外围 双通道低压6V直流1A电机驱动芯片IC 可应用于消费电子/云台控制


描述
GC3901 是一款低压 5V 全桥驱动芯片,为摄像机、 消费类产品、 玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。 一般应用中驱动两个独立的直流电机, 或者一个步进电机。
GC3901 每个通道能提供高达 1.2A 的持续输出电流; 可以工作在 1.2~6V 的电源电压。
GC3901 具有 PWM(IN/IN) 输入接口,与行业标准器件兼容, 并具有过温保护功能。
GC3901 采用 DFN10 封装。


特点
● H 桥电机驱动器
-- 电源电压 1.2~7V
-- 低导通阻抗(HS+LS)420mΩ
● 1.2A 持续驱动输出电流
● PWM(IN/IN)输入模式
● 内置过温保护
● 低电流睡眠模式(nA 级,
IN1=IN2=IN3=IN4=0)

应用
● 摄像机
● 数字单镜头反光(DSLR) 镜头
● 玩具
● 机器人技术
● 共享单车锁
● 水气表开关
● 医疗设备
● 电动牙刷


管脚图

GC3901完全替代A3901 无需更改外围 双通道低压6V直流1A电机驱动芯片IC 可应用于消费电子/云台控制

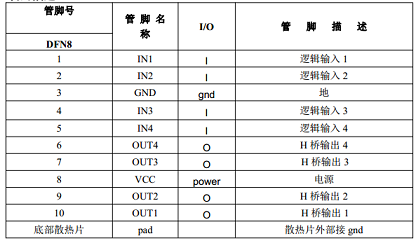

管脚列表

GC3901完全替代A3901 无需更改外围 双通道低压6V直流1A电机驱动芯片IC 可应用于消费电子/云台控制

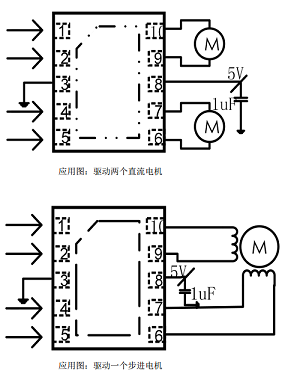

典型应用原理图

GC3901完全替代A3901 无需更改外围 双通道低压6V直流1A电机驱动芯片IC 可应用于消费电子/云台控制
