GC9110T完全替代L9110 1.5A玩具单通道12V直流电机驱动IC

来源: 发布时间:2021-11-17 92 次浏览

描述
GC9110 是一款低压 5V 全桥驱动芯片,为摄像机、 消费类产品、 玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。GC9110 能提供高达 1.3A 的持续输出电流。 可以工作在 1.2~7V 的电源电压上。GC9110 具有 PWM(IN/IN) 输入接口,与行业标准器件兼容, 并具有过温保护功能。GC9110S 是 SOP8pp 封装, GC9110D 是DFN 封装。


特点
●H 桥电机驱动器
   -- 电源电压 1.2~7V
   -- 低导通阻抗(HS+LS)420mΩ
● 1.3A 持续驱动输出电流
● PWM(IN1/IN2)输入模式
● 内置过温保护
● 低电流睡眠模式(nA 级, IN1=IN2=0)


应用
● 摄像机
● 数字单镜头反光(DSLR) 镜头
● 玩具
● 机器人技术
● 共享单车锁
● 水气表开关
● 医疗设备
● 电动牙刷

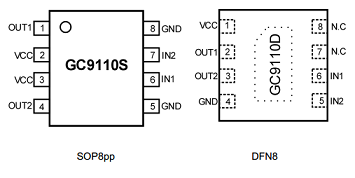

管脚图

GC9110T完全替代L9110 1.5A玩具单通道12V直流电机驱动IC

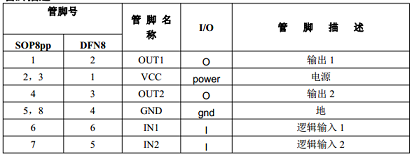

管脚列表

GC9110T完全替代L9110 1.5A玩具单通道12V直流电机驱动IC

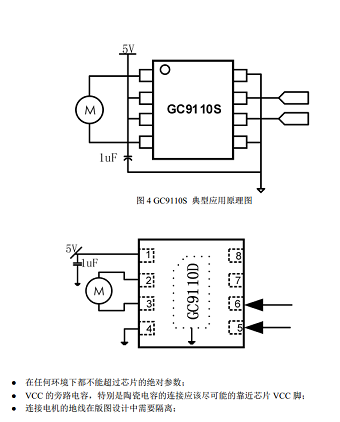

典型应用原理图

GC9110T完全替代L9110 1.5A玩具单通道12V直流电机驱动IC

我司是GC杭州世芯正式授权代理商,可以提供技术支持;
