描述
221058A01是为产品XL8005制作的演示板，用于DC24V~100V输入，驱动3~8颗，输出电流300mA的LED应 用演示，更高 转换效率可以达到95%以上。
XL8005是开关升降压型DC-DC转换芯片；芯片内部集成120V高压MOSFET，外围所需元器件少。芯片具有出色的线性调整率与负载调整率。芯片内部集成过流保护、过温保护、短路保护等可靠性模块。
XL8005为SOP-8L封装，采用标准外部元器件，应用灵活。

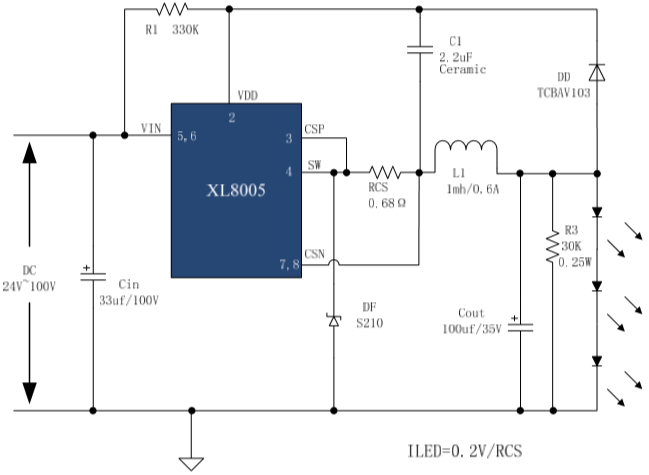

DEMO 原理图

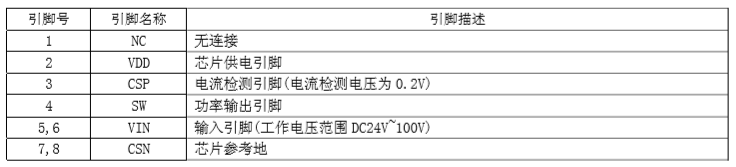

引脚介绍

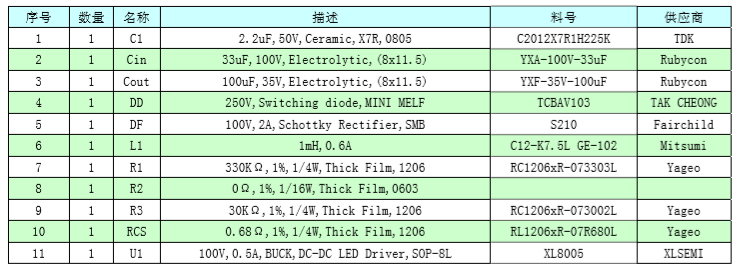

物料清单

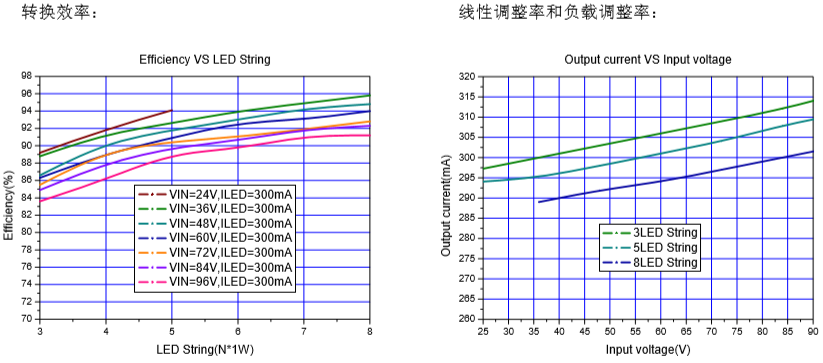

性能数据

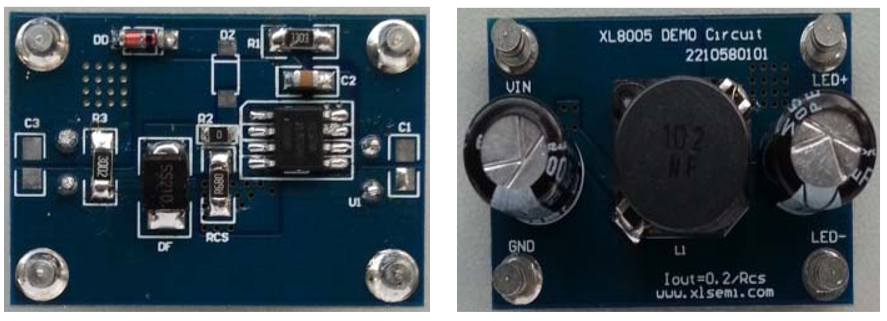

DEMO 实物图

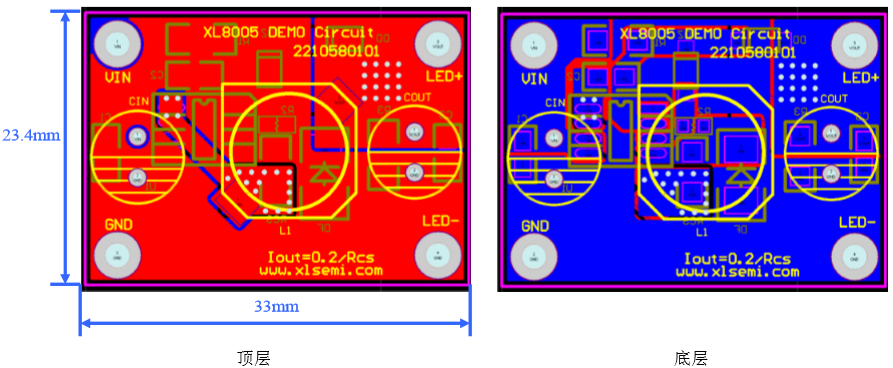

PCB 布局
PCB 布局指南
1. VIN、GND、SW、VOUT等功率线，粗、短、直；
2. FB走线远离电感与肖特基等开关信号地方，建议使用地线包围；
3. 输入电容靠近芯片VIN与GND引脚。
