sot3-6三档调光芯片 小夜灯户外照明调光芯片 单片机分段调光IC

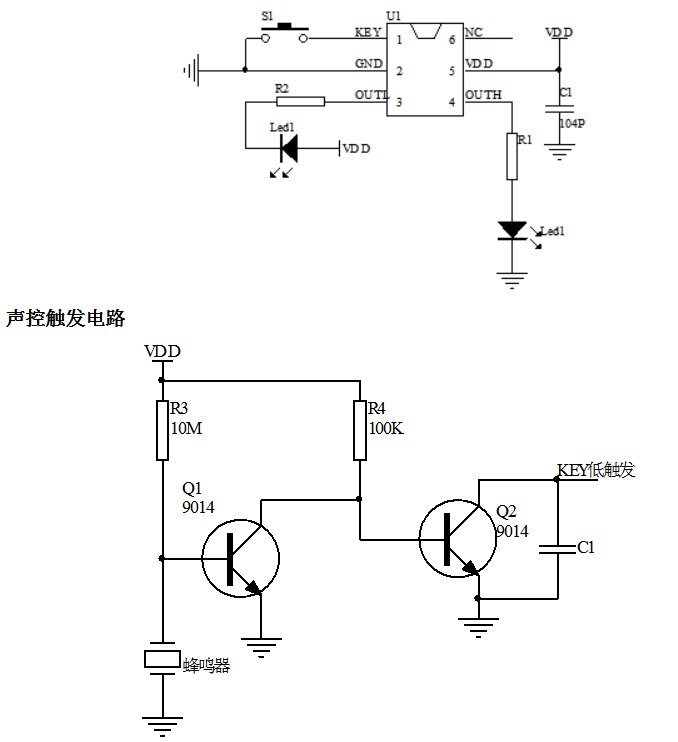

ECJ22077-F5FEF4三档调光芯片一．功能说明供电方式：VDD=3.0V。一路按键(或声控信号)输入控制，两路LED同步输出：1路高电平、1路低电平（可二选一）。上电不工作，短按下按键LED-15%输出，再短按一下-50%输出，再短按一下- 输出，再短按一下灭。依次循环。二．电气参数（VDD=5.0V TA=25℃）参数 符号 最小值 典型值 更大 值 单位 条件工作电压 VDD 2.2 3.0 5.0 V工作电流 IOP 2 uA静态电流 ISTB 2 uA VDD=5.0V驱动电流低电平输出 IOL 14 mA VDD=5.0V,VOL=0.7V驱动电流高电平输出 IOH 6 mA VDD=5.0V,VOH=VDD-0.7过VDD极限电流 IVDDmax 50 mA过GND极限电流 IGNDmax 50 mA工作温度 TA -10 25 60 ℃储存温度 Tstg -20 25 125 ℃三、参考电路图
