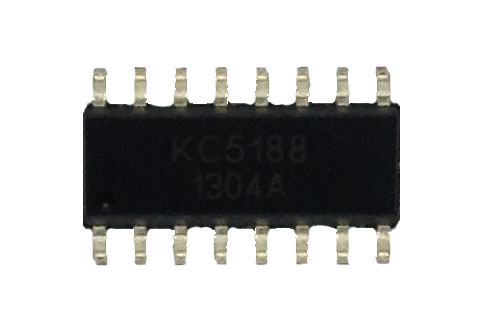

产品 KC5188
产品简介：KC5188与外围PNP晶体管可组成一个直流脉宽调制电路。当控制输入端PIN2（IN）输入一个周期为20ms，脉宽为1.0-2.0ms的可变脉冲时，对应的桥式PWM电路可输出一个正向-负向可逆的驱动电压。当输入脉宽为1.5ms时为零点，此时桥式电路的晶体管输出一个2.5V左右的对称电压，从而使负载上的平均电压为零。当输入脉冲宽度增大（减小）时，桥式电路的一侧（或另一侧）开始导通。导通时间与输入脉宽与零点（1.5ms）之差成正比。当脉宽为2.0ms时负载上的电压接近为+Vcc。而脉宽为1.0ms时，负载上电压接近-Vcc。当输入脉宽为零点值（1.5ms）时，如输出不为零点，可调整PIN11脚的电位，使其恢复零点。利用这一特性，可用桥式电路驱动一个机械位置传感器（电位器），形成位置闭环，从而组成一个位置控制器。
